Великолепный "Альбатрос"
Великолепный пассажирский и почтовый самолет de Havilland DH.91 Albatross помимо других своих особенностей имел интересную фишку в системе охлаждения двигателя.

Самолет оснащался четырьмя двигателями de Havilland Gipsy Twelve: 12 цилиндров, 525л.с., по схеме этот авиамотор представлял собой перевернутое V с воздушным охлаждением. Однако если посмотреть на мотогондолы "Альбатроса" то мы не увидим характерной "тупой морды" с большим носовым входным отверстием для охлаждающего цилиндры воздуха, зато увидим два эллиптической формы воздухозаборника по бокам каждой мотогондолы и большую створку жалюзи внизу.



На "Альбатросе" применили специфическую систему подвода воздуха к двигателю - поток приходил через эти самые овальные крыльевые воздухозаборники сбоку равномерно охлаждая все цилиндры двигателя, и уходил вниз через большое отверстие закрываемое створкой.

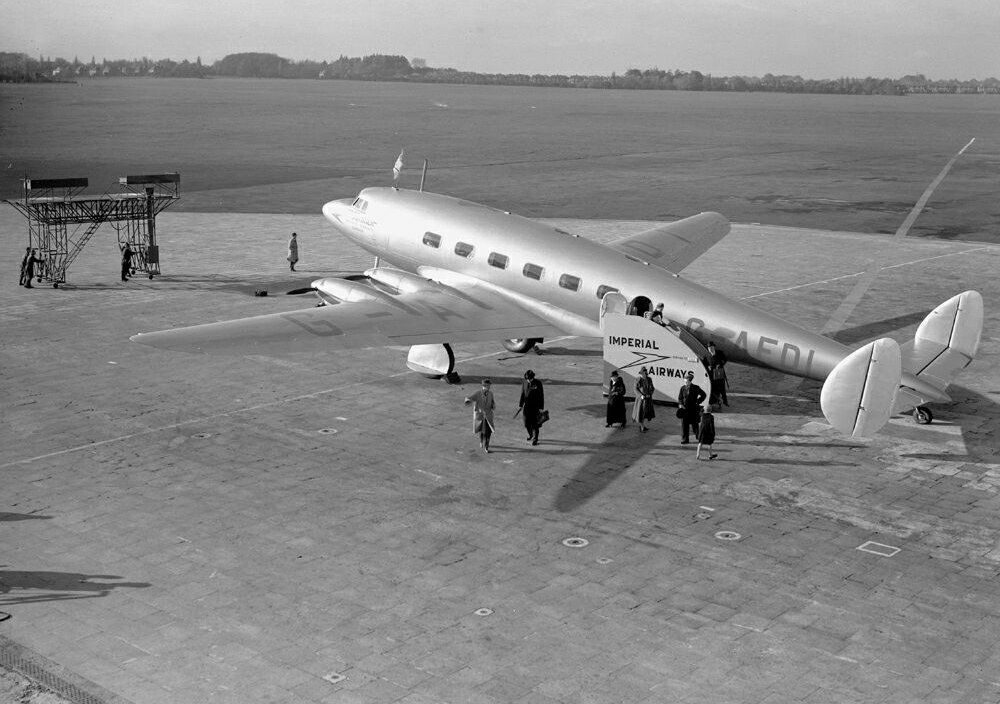

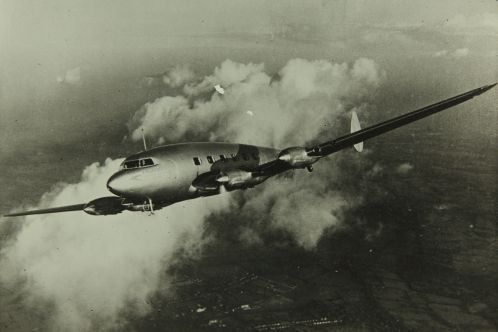

1.

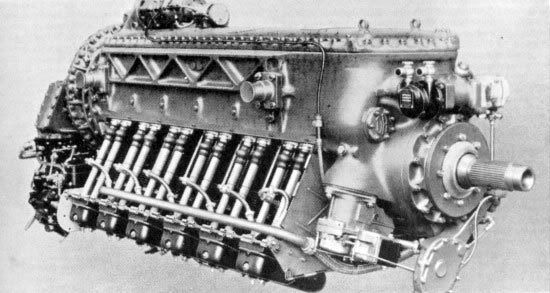

2. и 3. de Havilland Gipsy Twelve/Gipsy King

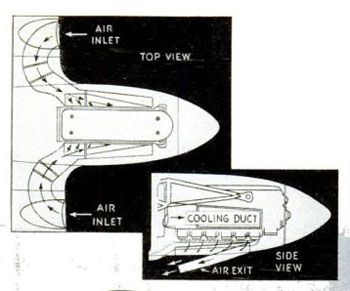

Как видно из рис.3 применению традиционной схемы охлаждения препятствовало не столько желание конструкторов "заделать нечто этакое" сколько опущенный вниз редуктор двигателя. Такое решение позволяло закапотировать мотор с меньшими аэродинамическими потерями (рис.2). Так что подвод воздуха к цилиндрам сзади объясняется спецификой конструкции Gipsy Twelve.

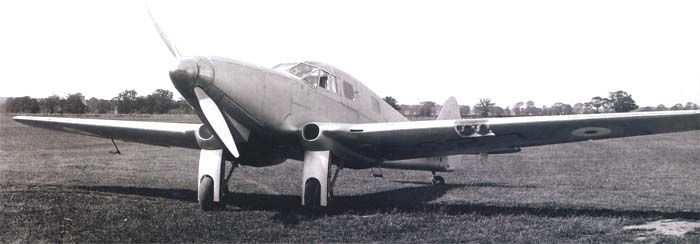

Аналогичная система была использована на учебном самолете de Havilland Don, на котором стоял тот же двигатель Gipsy Twelve что и на "Альбатросе", но обозначаемый для RAF как Gipsy King.

4.




Несколько картинок de Havilland DH.91 Albatross

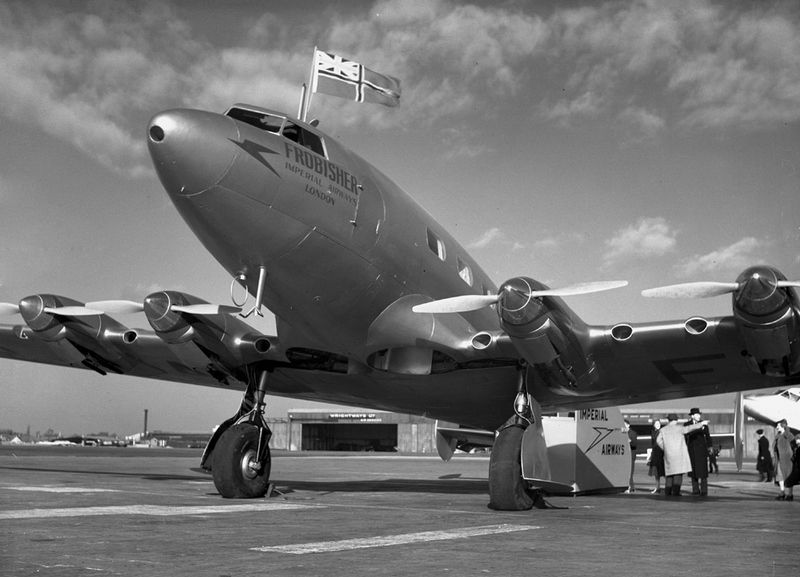

5.

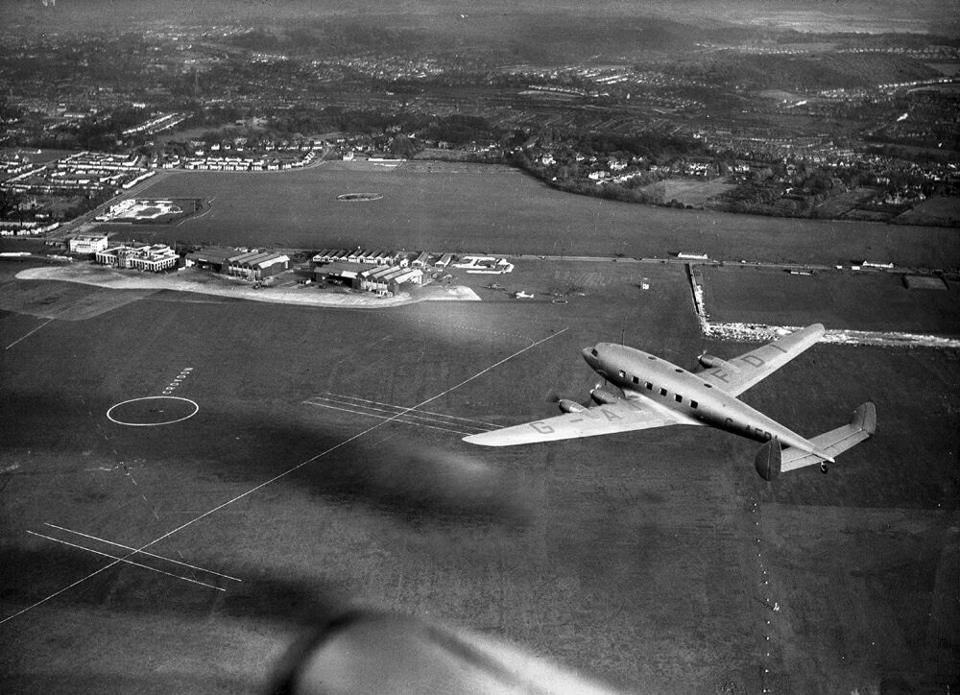

6.

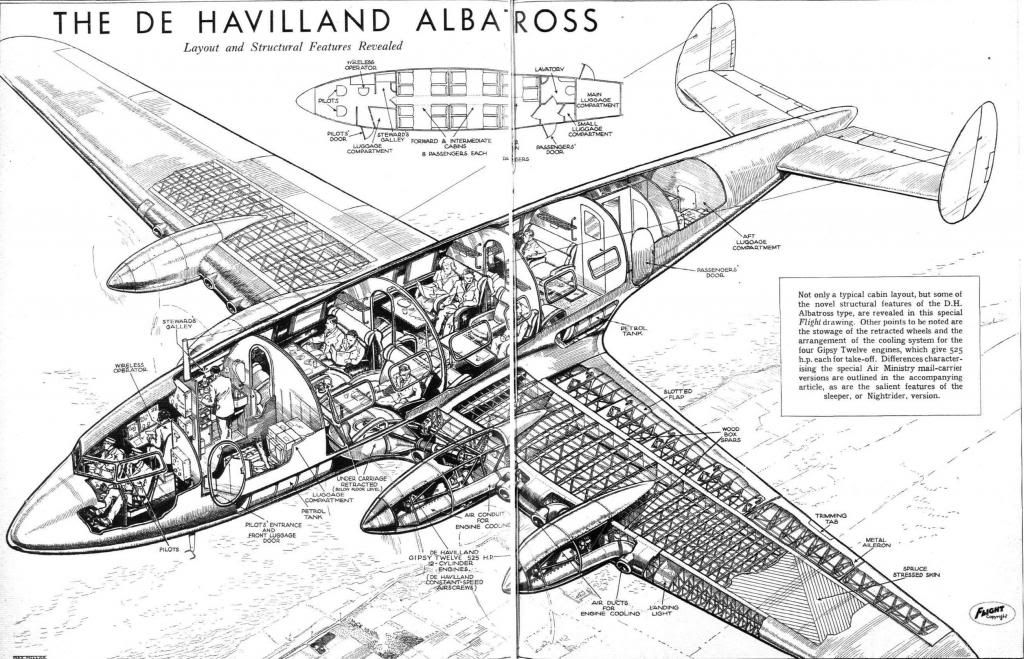

7.


8.


9.


10.


11.
